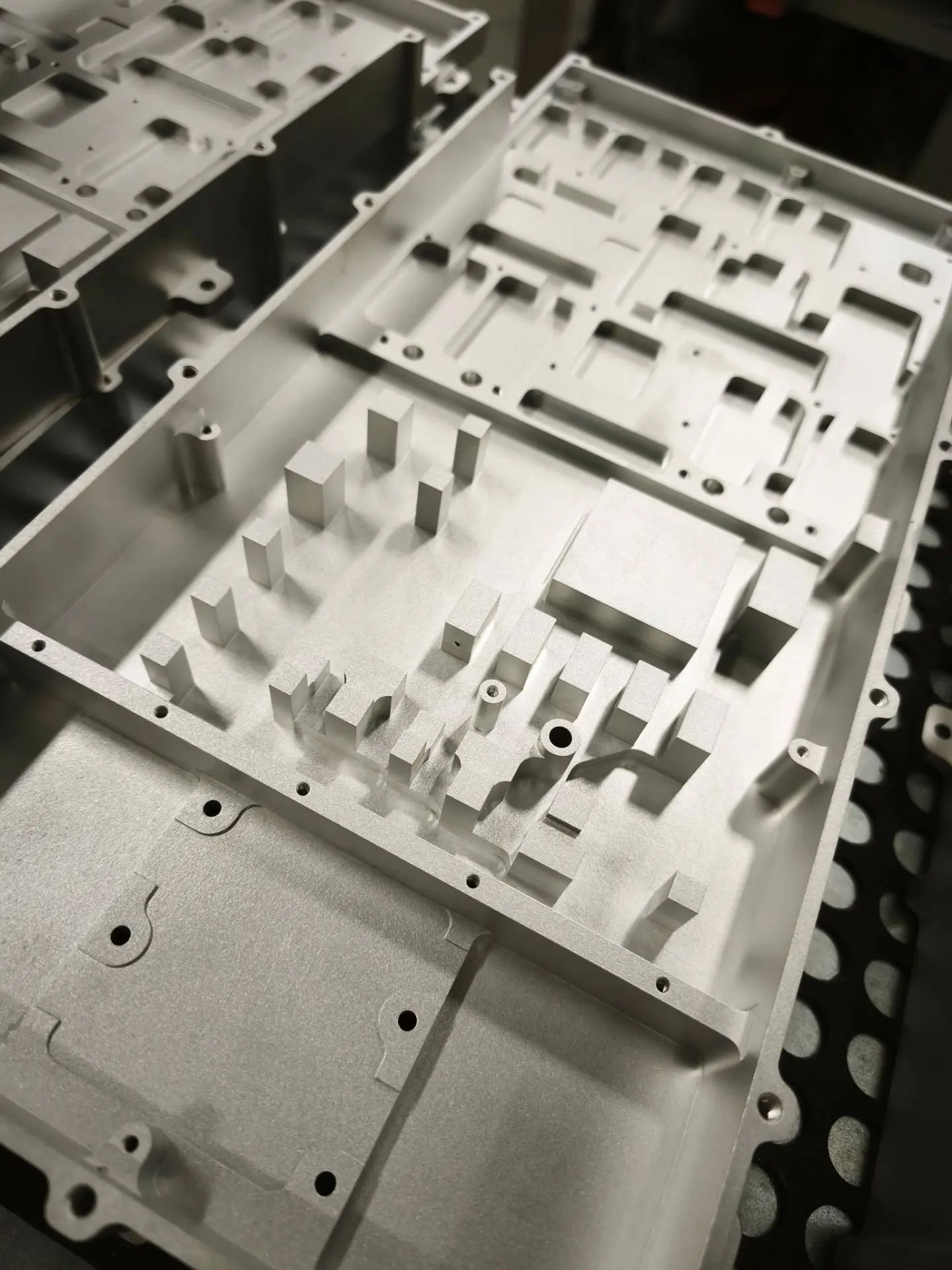

Серийная металлообработка
Автосмена на 10 позиций сокращает время цикла — партии деталей из стали и алюминия без остановки.

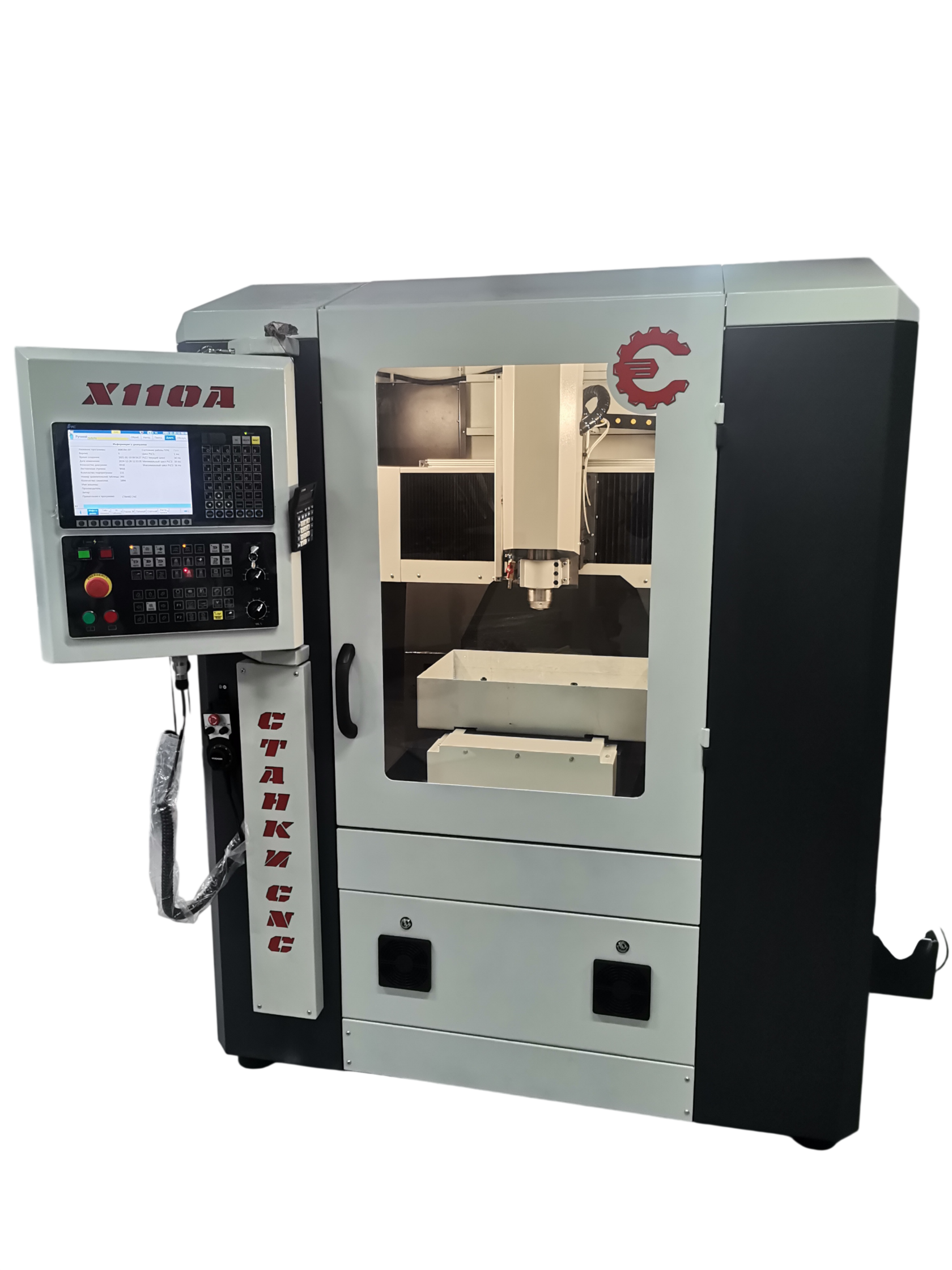

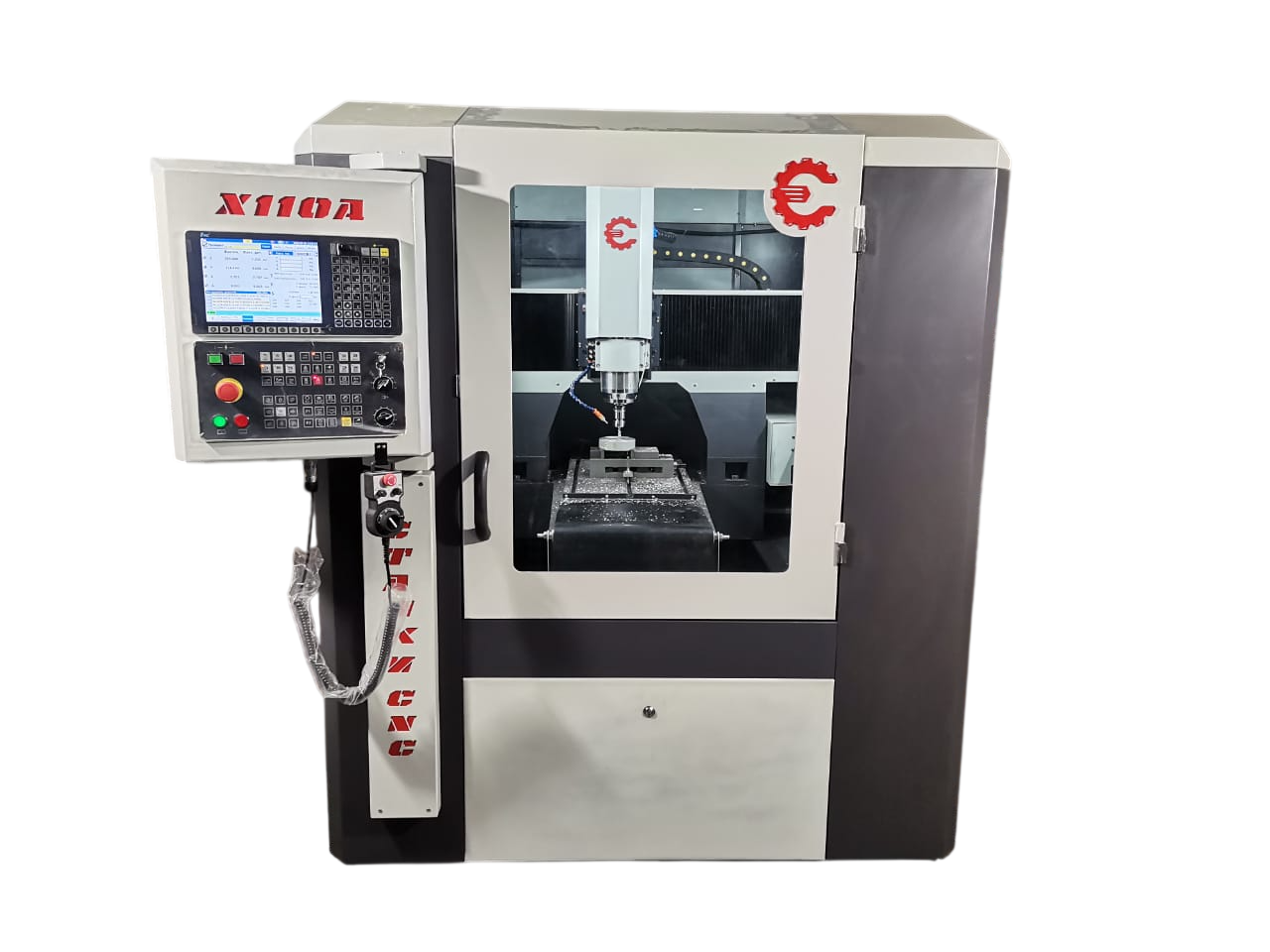

Вертикально-фрезерный станок с ЧПУ Х110А
Мощный монолитный станок с ЧПУ по металлу. Полимербетонный стол на стальной раме, шпиндель 3.7 кВт с водяным охлаждением и автоматической сменой инструмента на 10 позиций.
3.7 кВт Шпиндель (водяное охл.)
BT20 · 10 шт. Автосмена инструмента
Hiwin, Тайвань Направляющие и ШВП
от 3 200 000 ₽ Цена зависит от комплектации и оснастки В наличии и под заказ · Доставка по РФ
Для каких задач подходит Х110А
Решение для серийной металлообработки, пресс-форм и высокоточных деталей

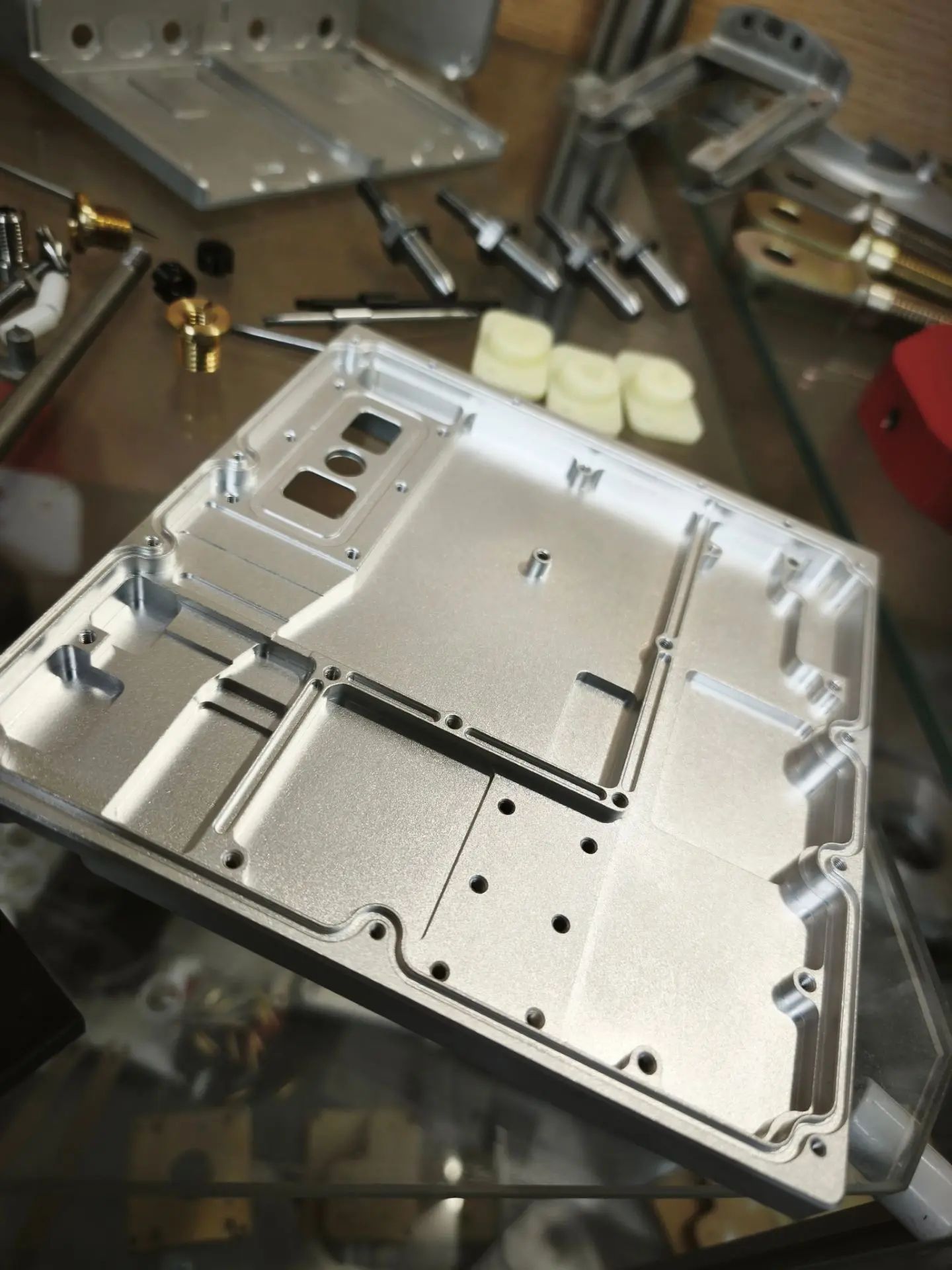

Пресс-формы и штампы
Точность ±0,01 мм и жёсткая полимербетонная станина — для чистовой обработки формообразующих поверхностей.

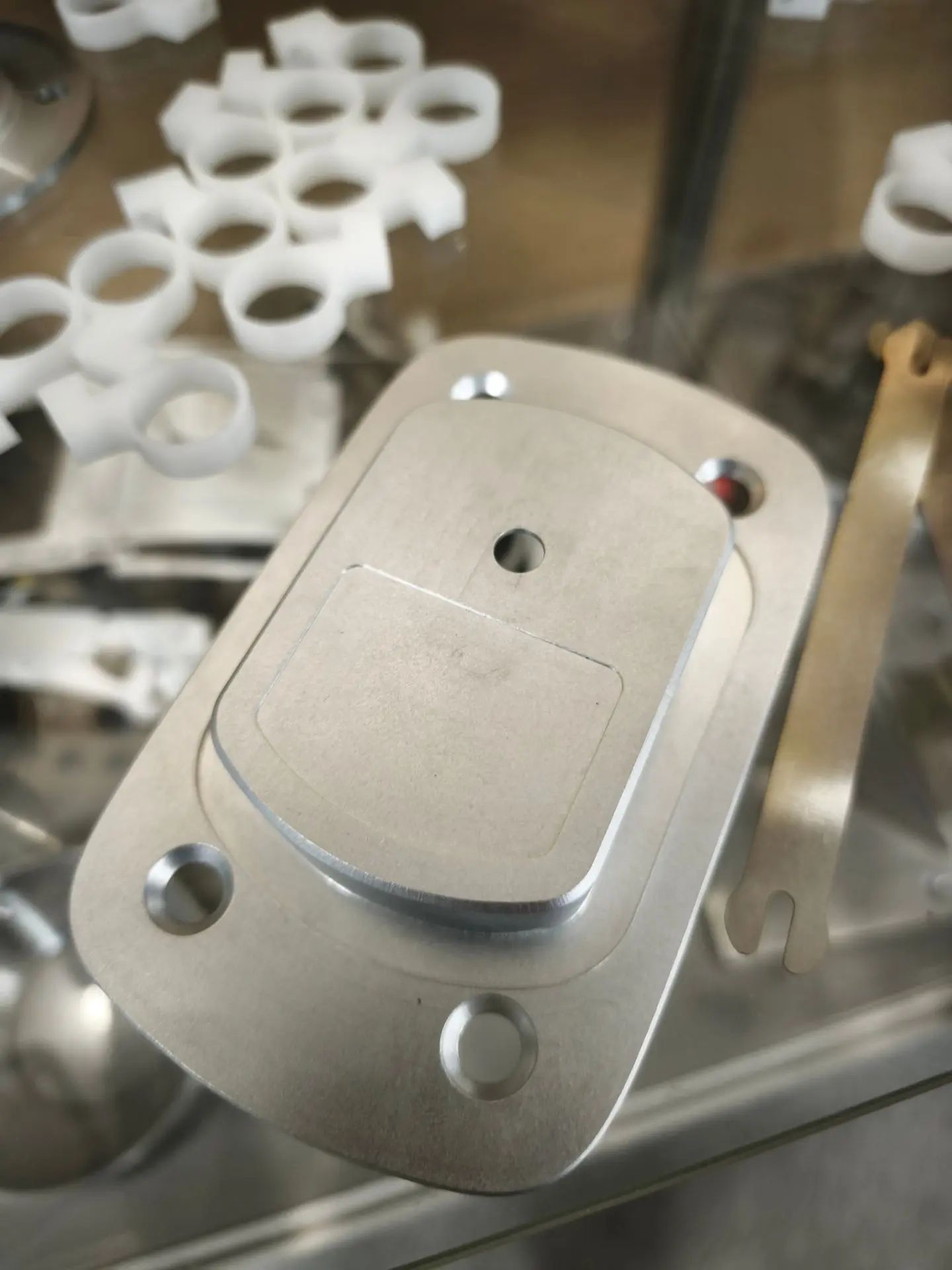

Корпусные детали
Плиты, фланцы, кронштейны, корпуса редукторов — чёрные и цветные металлы с высокой повторяемостью.

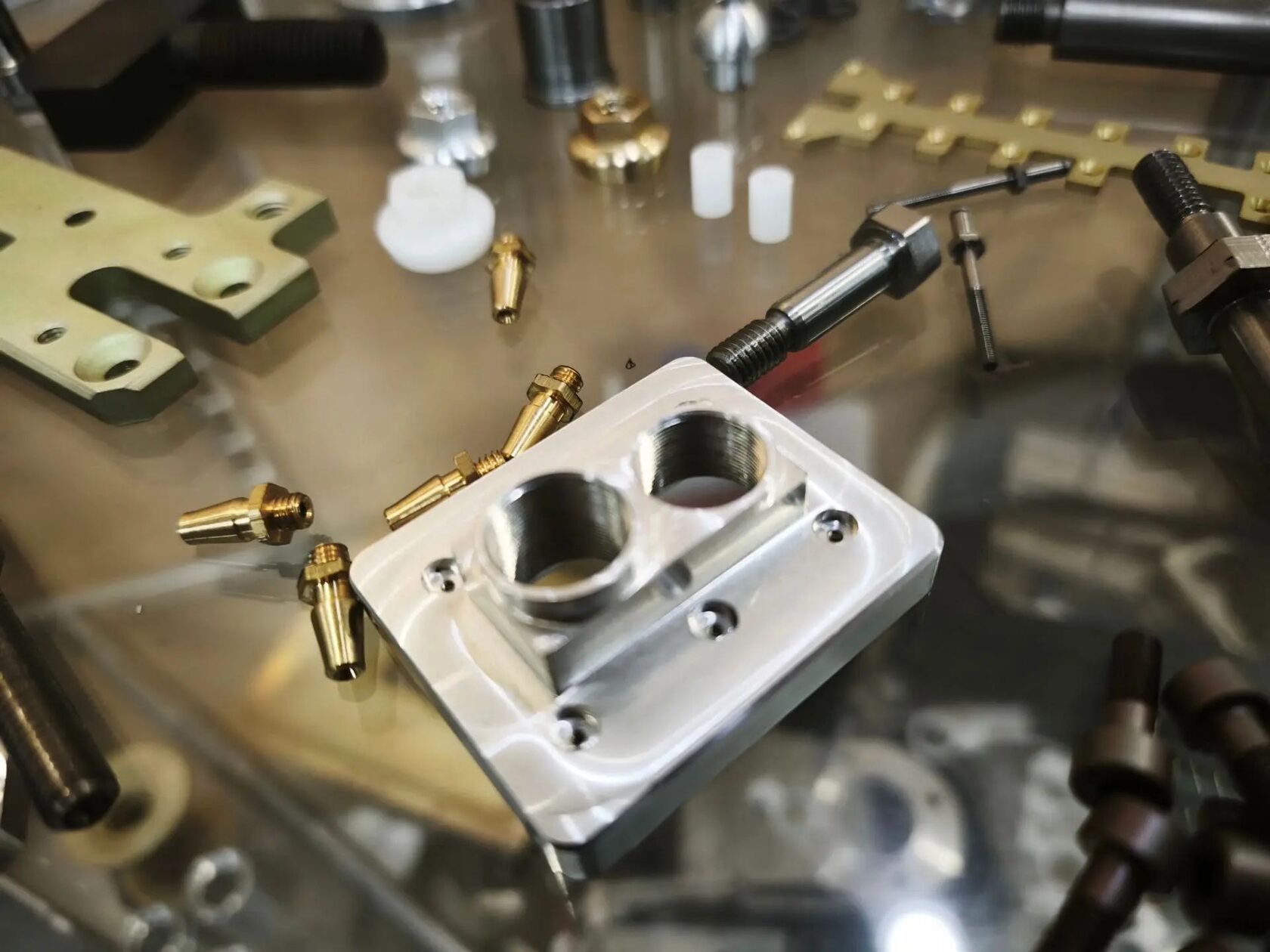

Сложный контур и 3D
Криволинейные поверхности, карманы, скосы — шпиндель 3.7 кВт с водяным охлаждением держит нагрузку без перегрева.

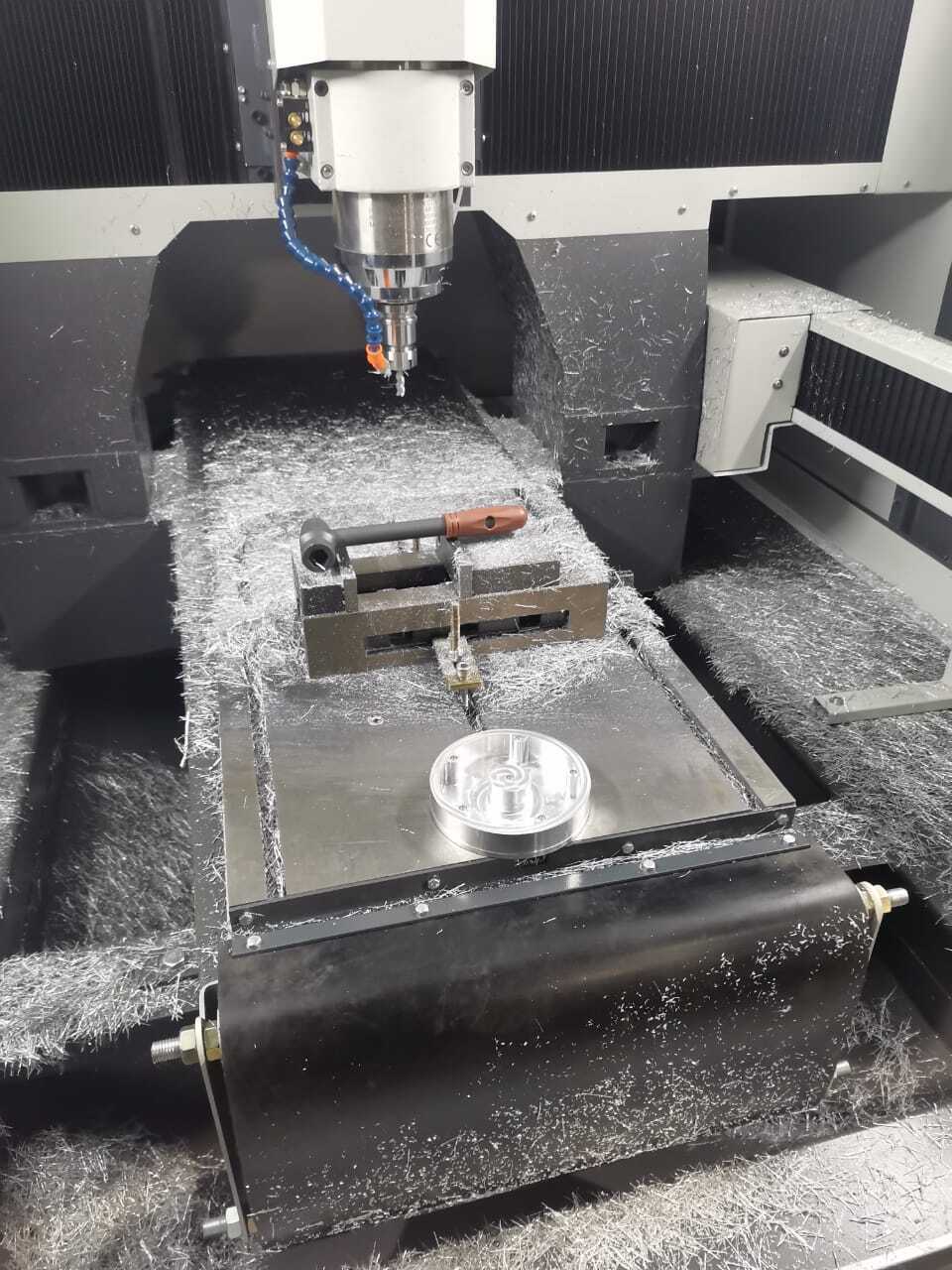

Как работает Х110А
1:32 Посмотрите, как станок фрезерует стальную деталь с автоматической сменой инструмента
- Автосмена на 10 позиций — без остановки между операциями
- Водяное охлаждение шпинделя — стабильная температура при длительной нагрузке
- Точность ±0,01 мм — повторяемость на серийных партиях по металлу
Технические характеристики
X110A — полная спецификация
Рабочее поле
600×400×350
мм · X / Y / Z

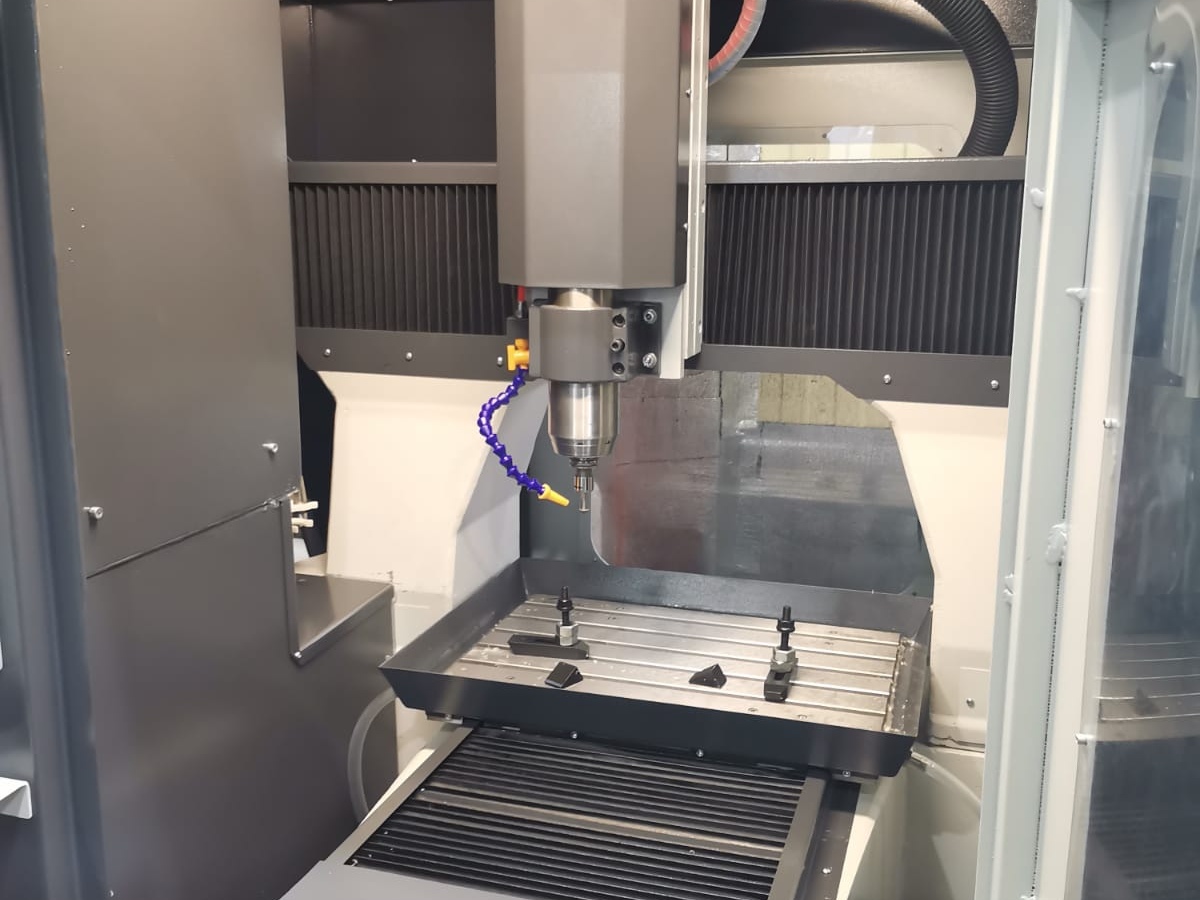

Шпиндель
24 000
об/мин · 3,7 кВт
Инструмент
10
позиций · BT20
Точность
0,01
мм · повторяемость ±0,005
| Рабочая зона и конструкция | |||
| Рабочее поле (X × Y × Z) | 600 × 400 × 350 мм | по паспорту изделия | |
| Конструкция | Кабинного типа | закрытая зона, полная защита от брызг СОЖ | |
| Станина и стол | Полимербетон на стальной раме | идеально гасит вибрации, держит геометрию | |
| Макс. рабочая подача (G01) | 5 000 мм/мин | моторы GMS обеспечивают высокую скорость под нагрузкой | |
| Скорость быстрого хода (G00) | 10 000 мм/мин | быстрые холостые перемещения | |
| Шпиндель | |||
| Мощность шпинделя | 3,7 кВт | мощность узла | |
| Макс. обороты | 24 000 об/мин | номинальный момент на 24 000 — 1,47 Н·м | |
| Охлаждение шпинделя | Водяное (СОЖ) | требуется чиллер / замкнутый контур | |
| Хвостовик / патрон | BT20 | под автоматическую смену инструмента | |
| Автосмена инструмента — версия «A» | |||
| Смена инструмента | Автоматическая | отличие версии «A» | |
| Количество позиций | 10 позиций | ёмкость карусели | |
| Тип магазина | Револьверный (карусель) | конструкция магазина | |
| Приводы и механика | |||
| Приводы осей | Серводвигатели JMS | Прецизионный промышленный привод | |
| Направляющие | LsDrive LH25 | Ширина рельса 25 мм | |
| ШВП | 2505 · ⌀25 × ход 5 мм (Класс С5) | Прецизионный класс точности ШВП | |
| Смазка направляющих | Централизованная автоматическая | Импульсный насос с таймером | |
| Точность и контроль | |||
| Точность позиционирования | 0,01 мм | Благодаря энкодерам JMS и ШВП С5 | |
| Разрешение по осям | 0,001 мм | Дискретность управляющей системы | |
| Повторяемость | ±0,005 мм | Прецизионная точность возврата в точку | |
| Датчик измерения инструмента | Есть | Автоматическая калибровка длины фрез | |
| Оптические цифровые линейки | Опция | Доукомплектация для жесткой обратной связи | |
| Управление и оснастка | |||
| Система ЧПУ | Wl Mill (база) / Delta (проф.) | Конфигурируется под задачу | |
| Выносной пульт управления | Есть | Для удобства привязки заготовки | |
| Освещение рабочей зоны | Есть | Светодиодная влагозащищенная лента | |
| Подача СОЖ | Микродисперсное распыление | Масляный туман / прямая подача | |
| Удалённый мониторинг | Есть | Особенность архитектуры X110 | |
| Материалы | Металл, стекло,полимеры | Основная специализация жесткой станины | |
| Питание и габариты | |||
| Питание | 380 В · 3 фазы · 50 Гц | Промышленная сеть | |
| Потребляемая мощность | ~7,5 кВт | С учётом пиковых нагрузок сервоприводов JMS | |
| Габариты кабины (Ш × Г) | 1400 × 1400 мм | Уточнено по вашим данным | |
| Габариты общие (Ш × Г × В) | 1400 × 1400 × 1850 мм | Полные паспортные размеры (высота с кабиной) | |
| Вес станка | ~1500 кг | Масса полимербетонного основания и кабины | |
Характеристики приведены для базовой комплектации. Часть параметров — опциональные и поставляются по запросу. Для подбора оптимальной конфигурации свяжитесь с инженером.
Комплектация под задачу
Выберите комплектацию Х110А под ваше производство
Обе версии собраны на одной монолитной станине с полимербетонным столом. Разница — в системе ЧПУ, ёмкости магазина и дополнительной оснастке.
Базовая комплектация
Оптимальный старт для серийной металлообработки с автоматической сменой инструмента
- ЧПУ WlMill (Россия) Надёжная промышленная система с поддержкой G-кода
- Сервоприводы DELTA (Тайвань) Точность позиционирования ±0,01 мм
- Шпиндель 3.7 кВт · водяное охлаждение Конус BT20 · до 24 000 об/мин
- Автосмена · 10 позиций Зонтичный магазин · время смены
- Направляющие и ШВП Hiwin (Тайвань) Ручная смазка направляющих
Цена от 3 200 000 ₽ Зависит от опций. Точная стоимость — у инженера.
Запросить расчёт
Рекомендуем
Профессиональная комплектация
Максимальная производительность для высоконагруженного серийного производства
- ЧПУ Delta-совместимая Промышленный стандарт, интеграция с MES и CAM без доработок
- Сервоприводы DELTA — усиленная серия Повышенный крутящий момент, увеличенный ресурс
- Шпиндель до 5.5 кВт · водяное охлаждение Тяжёлое фрезерование стали и чугуна без перегрева
- Автосмена · 12 позиций Расширенный магазин для сложных многооперационных деталей
- Hiwin C5 + централизованная смазка Автоматическая подача масла — увеличенный ресурс ШВП и направляющих
Цена от 4 200 000 ₽ Зависит от опций. Точная стоимость — у инженера.
Запросить расчёт
Не уверены, какая комплектация подходит? Инженер подберёт оптимальный вариант под ваш материал, программу деталей и объём выпуска — за 1 рабочий день.
Обсудить с инженеромПочему нам доверяют
Что важно знать перед покупкой
Это российское производство Не импорт под брендом. Знаем, из чего сделан каждый станок.
Документы для предприятия готовы Сертификаты соответствия, накладные, паспорт оборудования.
Покажем в работе Отфрезеруем деталь по вашему чертежу до покупки.
Обучение оператора входит Пусконаладка и первый запуск — за нами.
Запчасти не придётся ждать Склад в России, основные позиции в наличии.
Гарантия 12 месяцев Неисправность по вине производства устраняем за свой счёт.
Вопросы и ответы
Доставка, оплата и гарантия на X110A
Собрали вопросы, которые чаще всего задают перед покупкой. Если нужного нет — напишите инженеру, ответим в течение рабочего дня.
Как доставляется станок X110A?
Отгружаем со склада в Рязани любой удобной для вас транспортной компанией. Станок весит 800 кг — перевозится на паллете в жёсткой упаковке с креплением к основанию.
| Направление | Срок |
|---|---|
| Самовывоз со склада в Рязани | бесплатно |
| Москва и Московская область | 1–2 дня |
| Центральный регион | 2–4 дня |
| Регионы РФ | 5–12 дней |
| Казахстан, Беларусь | по запросу |
Стоимость доставки зависит от адреса и тарифа перевозчика — назовите город, рассчитаем точно.
Сколько ждать станок после оплаты?
Базовая комплектация — 4–6 недель с момента поступления аванса. Если станок есть на складе в готовом виде, отгружаем в течение 2–5 рабочих дней.
Индивидуальные конфигурации — автосмена инструмента, шпиндель 5,5 кВт, серво DELTA — требуют дополнительно 1–2 недели на сборку и обкатку.
Точный срок инженер подтверждает при согласовании спецификации.
Нужно ли готовить помещение для станка?
Специальный фундамент не нужен — станок ставится на ровный бетонный пол. Что понадобится:
- Питание 380 В, 3 фазы, 50–60 Гц
- Площадка от 1,2 × 1,4 м плюс подход для обслуживания
- Проём и путь заноса под габарит 1200 × 1400 × 2100 мм
- Вес 800 кг — понадобится рокла или погрузчик для перемещения
Перед отгрузкой пришлём памятку по подготовке места.
Какие способы оплаты вы принимаете?
Работаем по договору с юридическими лицами и ИП:
- Безналичный расчёт — основной способ, по счёту
- Лизинг — работаем с любой лизинговой компанией, которую вы выберете. Опыт поставок через лизинг есть, документы для лизингодателя готовим быстро
- Рассрочка — по согласованию, условия фиксируем в договоре
Можно ли купить X110A в лизинг?
Да. Мы не привязаны к одной лизинговой компании — вы выбираете ту, с которой вам удобнее работать, а мы выступаем поставщиком оборудования.
От нас потребуется: коммерческое предложение, спецификация, счёт и комплект документов на компанию. Оформляем в течение 1–2 рабочих дней.
Если лизингодателя ещё не выбрали — подскажем, с кем проходили сделки раньше и где было проще по документам.
Работаете ли вы с НДС и какие документы выдаёте?
Да, работаем с НДС. Полный комплект документов для бухгалтерии и постановки станка на баланс:
- Договор поставки и спецификация
- Счёт, счёт-фактура, УПД
- Товарная накладная ТОРГ-12
- Паспорт оборудования и руководство по эксплуатации
- Сертификат соответствия
- Акт пусконаладочных работ
Почему цена указана «от 3 200 000 ₽»?
3 200 000 ₽ — стоимость базовой комплектации: ЧПУ WLMill, сервошаговые приводы, шпиндель 3,7 кВт, направляющие и ШВП Hiwin.
Итоговая цена меняется в зависимости от опций: шпиндель до 5,5 кВт, автосмена инструмента, серво DELTA, автоматическая смазка, дополнительная оснастка.
Скрытых доплат нет — инженер присылает спецификацию с построчной стоимостью до подписания договора.
Какая гарантия на X110A и что в неё входит?
Гарантия 12 месяцев с даты пусконаладки. Неисправности по вине производства устраняем за свой счёт — включая работу, запчасти и выезд специалиста.
Гарантия не покрывает: расходники (фрезы, цанги, ремни), поломки из-за нарушения режимов резания, работу без заземления или при некорректном питании, самостоятельное вмешательство в электрику и ЧПУ.
Есть ли запчасти в России и как их получить?
Да. Склад основных позиций находится в России — шпиндели, приводы, платы ЧПУ, направляющие, ШВП, ремни, цанги. Отправка в день заявки, доставка 2–5 дней.
Это принципиальное отличие от перепродажи импорта: мы сами собираем станок и знаем каждый узел, поэтому не зависим от поставок из-за рубежа и сроков в несколько месяцев.
Можно ли фрезеровать сталь на X110A?
X110A рассчитан на алюминий, пластики и композиты — на этих материалах он раскрывается полностью.
Сталь обрабатывать можно, но с ограничениями: малая глубина резания, невысокие подачи, обязательное охлаждение. Для регулярной работы по стали рекомендуем комплектацию с шпинделем 5,5 кВт.
Пришлите чертёж детали — инженер скажет прямо, потянет ли станок вашу задачу. Если нет, предложим подходящую модель, а не станем продавать неподходящую.
В чём разница между базовой и профессиональной версией?
Станина одинаковая — разница в системе ЧПУ, приводах и оснащении.
Базовая подходит для прототипирования и единичных деталей: ЧПУ WLMill.
Профессиональная нужна, когда важна производительность и станок работает сменами: мощнее шпиндель, серво-приводы, автосмена инструмента, автоматическая смазка.
Если сомневаетесь — опишите задачу в форме подбора выше, инженер подскажет, за что стоит платить, а за что в вашем случае нет.
